Esercitazione - Analisi Diacronica della posizione dei siti archeologici sul territorio¶

Per scaricare questa guida in formato PDF cliccare su questo link.

L’obiettivo di questo esercizio è di mappare la disposizione dei siti sul territorio durante diversi periodi storici, utilizzando una simbologia tramite regole del layer. Questo documento elencherà i passaggi da eseguire in successione, fornendo suggerimenti dove necessario.

Scaricare i dati a questo link.

Aprire il progetto vuoto "analisi_diacronica.qgz" e caricare lo shapefile siti_archeo, contenuto nella cartella shp all'interno della cartella del progetto.

[!warning] Attenzione Ricordarsi di caricare il file corretto, ovvero quello che termina con .shp oppure senza un'estensione finale. In Windows è possibile verificare che il file sia uno shapefile dalla colonna "Tipo di File".

Caricare poi il file siti_archeo_dati.csv dalla cartella "csv" del progetto. Questo file contiene le informazioni sull'occupazione temporale dei siti archeologici.

[!tip] Suggerimento È sempre possibile trascinare direttamente lo shapefile nel progetto, senza caricarlo per forza tramite il gestore sorgente dati . La stessa cosa si può fare per il csv, visto che questo contiene solo informazioni qualitative e non relative alle coordinate dei siti.

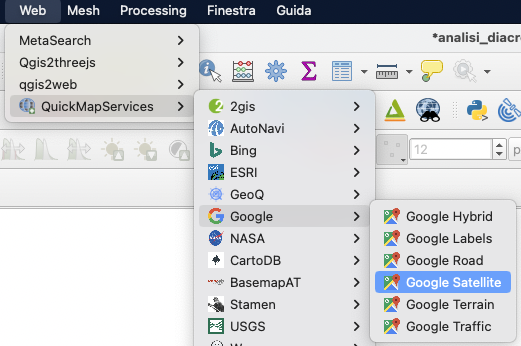

Caricare una mappa di base per poter visualizzare il territorio. Utilizzare il plugin QuickMapService (Web -> QuickMapServices) per caricare una mappa a scelta tra Google Satellite e Bing Satellite.

[!warning] Attenzione

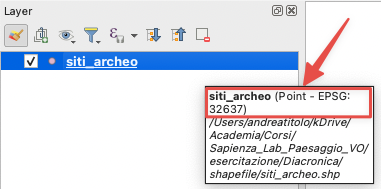

Assicurarsi che il layer e il progetto condividano lo stesso sistema di riferimento (EPSG: 32637), altrimenti alcune funzioni più avanti potrebbero non funzionare. Per verificarlo, controllare il valore epsg in basso a destra del progetto () e poi quello del layer spostando il mouse sul layer stesso e aspettando che appaia un pop-up informativo.

Unire le informazioni spaziali con quelle tabellari¶

Obiettivo: unire la tabella siti_archeo_dati con il layer "siti_archeo" ed esportare il risultato.

Eseguire un join tabellare tra il layer siti_archeo e il layer tabellare siti_archeo_dati tramite il pannello Join presente nelle proprietà del layer (doppio-click sul layer o tasto destro-> Proprietà)

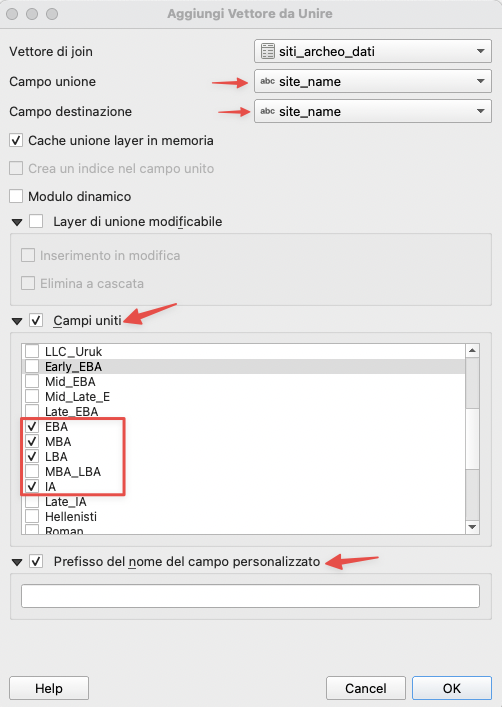

Nel pannello di join aggiungere una nuova unione ed eseguire il join utilizzando come Vettore di join il layer siti_archeo_dati. Come Campo unione e Campo destinazione scegliere "site_name". Selezionare poi i campi da unire e sceglere "EBA", "MBA", "LBA", "IA", "site_type", rinominare anche il nome del campo unito per togliere qualsiasi prefisso.

[!tip] Suggerimento Ricordarsi di cliccare su "Applica" prima di cliccare su Ok e chiudere la finestra delle proprietà del layer, giusto per essere sicuri che tutto venga applicato correttamente.

Esportare il risultato in un nuovo geopackage tramite tasto destro su layer -> Esporta -> Salva elementi come. Chiamare il geopackage analisi_diacronica e salvare il layer con un nome a scelta, come ad es. "siti_archeo_occupazione".

[!attention] Attenzione Nel menu di esportazione del layer, al campo Nome File, ricordarsi di usare il menu per indicare la posizione dove si vuole salvare il geopackage e di non inserire semplicemente un nome, altrimenti l'esportazione fallirà.

Ricordarsi di salvare spesso il progetto.

Simbologia tramite regole¶

Obiettivo: impostare una simbologia tramite regole che permetta di visualizzare i diversi periodi di occupazione dei siti con diverse simbologie.

Nel layer appena salvato, caricare lo stile stile_periodo_tipo presente nella cartella del progetto.

[!tip] Suggerimento Per caricare uno stile da file, aprire la finestra delle proprietà del layer e andare alla scheda "Simbologia", cliccare su Stile in basso -> Carica stile e selezionare il file dal menu del campo File

Completare la simbologia tramite regole già presente nel layer aggiungendone altre due tramite il in basso nel pannello della simbologia del layer. Le simbologie da aggiungere sono: - Siti dell'età del Ferro (IA = 1.000000000000000) - Siti dell'età del Ferro e di tipo 'tell'

Ricordarsi di fornire un'etichetta alle singole simbologie, in quanto è l'etichetta che poi apparirà nella mappa finale.

Per creare una nuova regola, utilizzare e nel nuovo pannello che si aprirà utilizzare i dati e i comandi in Campi e Valori per selezionare il campo e i valori di interesse. Ad es. "EBA" = '1.000000000000000'.

[!tip] Suggerimento Si possono usare le regole già presenti per gli altri periodi, cambiando i valori dove necessario, ad esempio sostituendo 'MBA' con 'IA' e 'flat site' con 'tell'.

Una volta finito, è possibile, sempre dal pannello della simbologia del layer, attivare o disattivare una simbologia, così da vedere un solo periodo alla volta.

OPZIONALE: Fornire un simbolo differente alla simbologia dei tell rispetto a quella dei flat_sites, cambiando il simbolo da un punto ad es. ad un triangolo o simili (Doppio click sulla regola, poi cambiare il simbolo semplice)

Creare mappe di fase¶

Obiettivo: Creare mappe di fase e una mappa tipologica.

Le mappe da creare sono: - Mappa con i siti EBA - Mappa con i siti MBA - Mappa con i siti LBA - Mappa con i siti IA - Mappa con i siti IA Flat sites e Tell

Ogni mappa dovrà contenere i seguenti elementi: - Mappa con il layer siti_archeo_occupazione (o il nome scelto in precedenza) - Rimuovere eventuali altri layer come lo shapefile originale e il csv. - Barra di scala - Freccia del nord - Legenda

Alcuni comandi utili da ricordare per la creazione della mappa sono: - Creare un nuovo layout di stampa

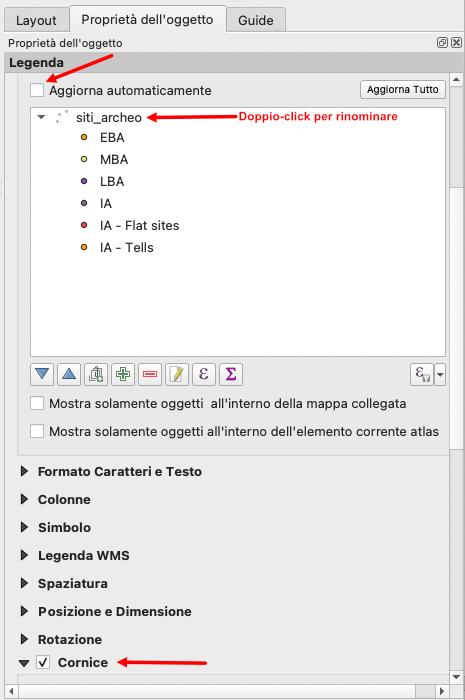

Nel layout di stampa: - Selezionare un oggetto - Spostare il contenuto dell'oggetto (utile per muovere e zoomare la mappa dal layout di stampa) - Zoom completo (utile nel caso ci si muova inavvertitamente con lo zoom) - Inserire la mappa nel foglio - Inserire barra di scala - Inserire il nord - Inserire legenda - Per un miglior risultato, spuntare la casella "aggiorna automaticamente" e rinominare "siti_archeo_occupazione" come "Siti Archeologici" e spuntare anche la casella "Cornice" per fornire una cornice alla legenda. - - Esportare immagine

[!tip] Suggerimento Per creare una serie di mappe in successione senza dover inserire nuovamente ogni cosa, senza chiudere il layout di stampa, ritornare nella schermata principale di qgis, e spuntare la casella di un'altra regola nella simbologia (ad es. togliendo la spunta ad EBA e mettendola ad MBA), ritornare nel layout di stampa e cliccare sul pulsante di aggiornamento della mappa mantenendo tutti gli altri elementi come sono.
