Esercitazione - Analisi della sopravvivenza dei siti archeologici nel tempo¶

Per scaricare questa guida in formato PDF cliccare su questo link.

L’obiettivo di questo esercizio è di registrare se un sito sia sopravvissuto o meno dagli anni '70 fino ad oggi, utilizzando immagini satellitari CORONA e una mappa di base moderna. Questo documento elencherà i passaggi da eseguire in successione, fornendo suggerimenti dove necessario.

Scaricare i dati a questo link.

Aprire il progetto vuoto "patrimonio_culturale.qgz" e connettersi al geopackage "cultural_heritage" che si trova nella cartella "gpk" all'interno della cartella del progetto. Una volta connessi al geopackage, caricare i layer "siti_archeo", "fiumi", e "laghi".

[!Hint] Suggerimento Per connettersi ad un database geopackage, andare sul pannello Browser, cliccare con il tasto destro su Geopackage e selezionare "Nuova Connessione".

Caricare una mappa di base per poter visualizzare il territorio. Utilizzare il plugin QuickMapService (Web -> QuickMapServices) per caricare una mappa a scelta tra Google Satellite e Bing Satellite.

Caricare anche tutte le immagini satellitari CORONA, contenute nella cartella raster del progetto.

[!warning] Attenzione Una volta caricate, è consigliato, specialmente su computer meno recenti, di attivare un'immagine alla volta, altrimenti l'intera sessione di QGIS potrebbe rallentare.

Creare un luogo dove registrare la visibilità dei siti da satellite¶

Obiettivo: creare un nuovo campo all'interno della tabella attributi del layer siti_archeo in cui registrare la visibilità dei siti da satellite.

Aprire la tabella attributi del layer siti_archeo e aggiungere un nuovo campo testuale. Scegliere un nome del campo a piacimento (ad es. "visibilità"). In questo campo verrà registrato se un sito è visibile solo sulle immagini CORONA, solo sulle immagini moderne, o su entrambe.

[!tip] Suggerimento Per aggiungere un nuovo campo attivare prima le modifiche del layer e poi cliccare sul pulsante apposito nella tabella attributi . Nella schermata di aggiunta campo, ricordare di scegliere il tipo Testo Nel geopackage la lunghezza del campo può essere lasciata a 0)

Verificare la visibilità dei siti nelle diverse immagini satellitari¶

Obiettivo: registrare se un sito è visibile solamente sulle CORONA, solamente sulle immagini moderne (Google o Bing, a seconda di quello che si è scelto in precedenza), oppure su entrambe.

Per ogni sito, zoomare sulla posizione di un sito ed accendere e spegnere l'immagine CORONA lasciando attiva la mappa di base Google o Bing in background. Scrivere poi "corona", "moderne", od "entrambe" nel campo "visibilità" del layer siti_archeo a seconda del risultato dell'analisi visiva. Ricordarsi di salvare spesso il progetto.

[!tip] Suggerimento Per scrivere nel campo creato, ricordarsi di "accendere" le modifiche del layer Per facilitare lo spostamento nella mappa ed evitare di ritornare sullo stesso sito per errore, selezionare il sito nella tabella attributi (cliccando sul numero della riga a sinistra) e cliccando poi su "Zoom mappa alle righe selezionate" in alto

Visualizzare il risultato dell'analisi¶

Obiettivo: creare una simbologia categorizzata basata sul campo relativo alla visibilità dei siti.

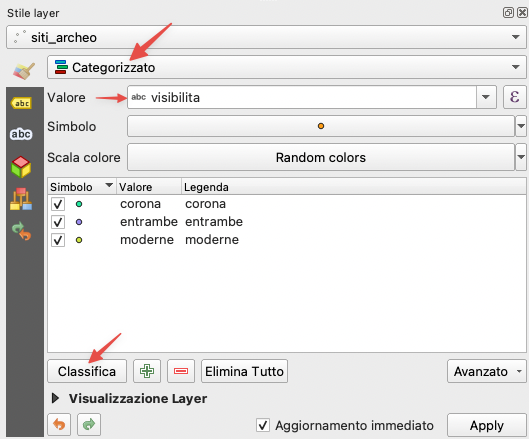

Andare nel pannello di simbologia del layer e cambiare la simbologia in categorizzato (), scegliendo come valore nel menu a tendina il campo che si è creato in precedenza (ad es. visibilità).

Aggiustare i colori dei simboli a piacimento.

[!tip] Suggerimento Ricordarsi di cliccare su "Classifica" una volta selezionato il campo, altrimenti non verrà visualizzato nulla. Per modificare i colori, fare doppio click sul simbolo nella lista delle varie categorie.

Ricordarsi di riorganizzare l'ordine dei layer nel caso fossero posti in un ordine non corretto (ad es. siti sotto i laghi ecc.).

Creare una mappa¶

Obiettivo: esportare una mappa con la visibilità della categorizzazione appena effettuata.

La mappa dovrà contenere i seguenti elementi: - Mappa con i layer siti_archeo, laghi, e fiumi - Rimuovere le immagini CORONA - La mappa di base (Bing o Google) può essere lasciata o tolta. - Barra di scala - Freccia del nord - Legenda

Alcuni comandi utili da ricordare per la creazione della mappa sono: - Creare un nuovo layout di stampa

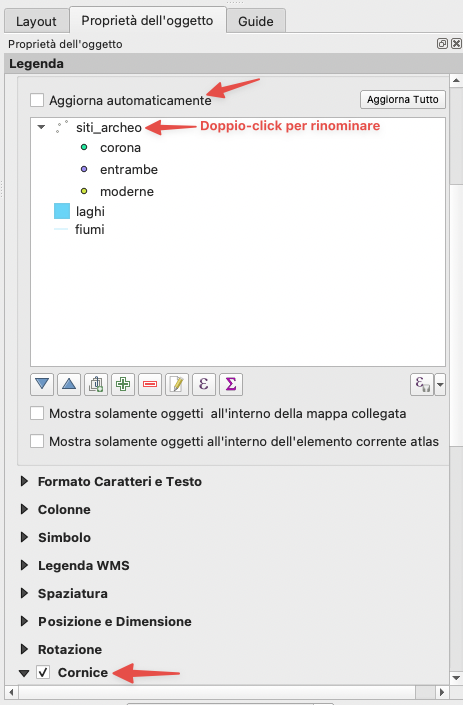

Nel layout di stampa: - Selezionare un oggetto - Spostare il contenuto dell'oggetto (utile per muovere e zoomare la mappa dal layout di stampa) - Zoom completo (utile nel caso ci si muova inavvertitamente con lo zoom) - Inserire la mappa nel foglio - Inserire barra di scala - Inserire il nord - Inserire legenda - Per un miglior risultato, spuntare la casella "aggiorna automaticamente" e rinominare "visibilità" come "Visibilità dei siti archeologici" e spuntare anche la casella "Cornice" per fornire una cornice alla legenda. - - Esportare immagine
